sobre o produto
DPM-C520 |
| O medidor de energia multifuncional padrão DPM-C520 da Delta foi projetado como um medidor de energia, trifásico, inteligente de alta precisão que atende à demanda de monitoramento de dados de eletricidade de várias fábricas e é adequado para instalação em painéis elétricos. |
| • Mede parâmetros elétricos e harmônicos |
| • Suporta configurações de grupos de alerta e parâmetros |
| • Adota o protocolo Modbus, adequado para aplicações de sistemas de controle, sistemas SCADA e sistemas de gerenciamento e monitoramento de energia |
Introdução ao produto |
| Características e Benefícios |
| Medição de parâmetros de qualidade de energia e eletricidade de alta precisão |
| Medição de parâmetros de energia e eletricidade bidirecional de alta precisão Classe 0,5S, em conformidade com os critérios IEC 62053 |
| Suporta medição de qualidade de energia de distorção harmônica total/individual e desequilíbrio de corrente/tensão |

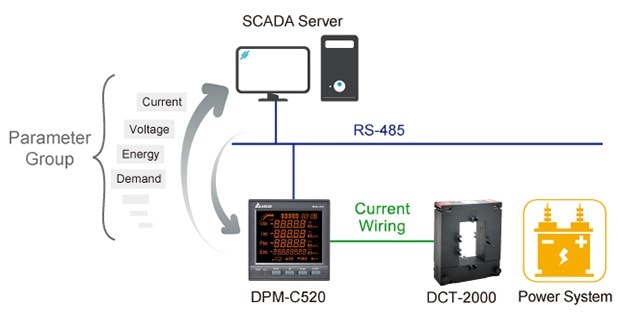

| Função de agrupamento de parâmetros |
| Todos os dados de eletricidade podem ser combinados como um grupo de parâmetros que permite acesso aos controladores mestres (incluindo PLCs, SCADA e EMS). |
| Esta função reduz o tempo de leitura e também melhora a acessibilidade dos dados em tempo real dos controladores mestres |

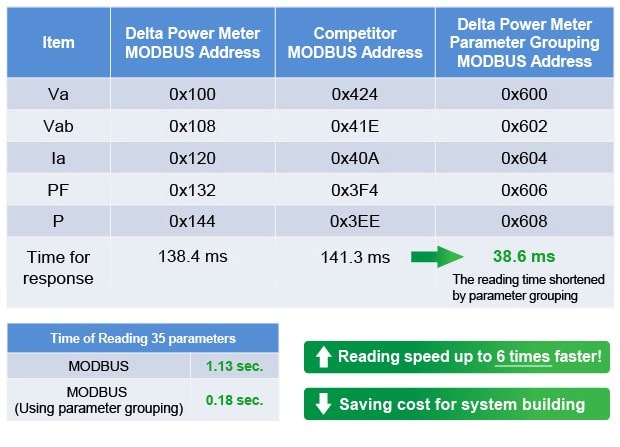

| Combina vários endereços de registro descontínuos em um endereço contínuo, reduzindo comandos para obter aquisição de dados de alta eficiência dos controladores mestres (SCADA e PLC) |
| Instalação e operação simples |
| O DPM-C520 adota clipes de fixação em ambos os lados do medidor para fácil instalação sem a necessidade de ferramentas e parafusos |

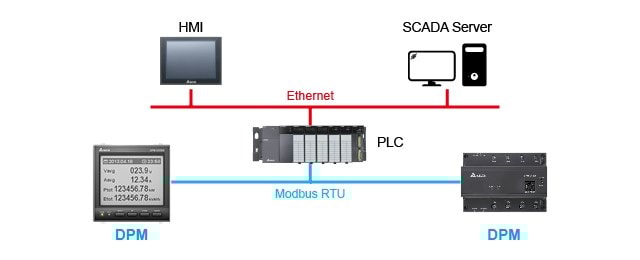

| Suporta o protocolo MODBUS. |
| Todos os parâmetros podem ser transmitidos aos controladores mestres por meio da interface de comunicação RS-485 integrada |

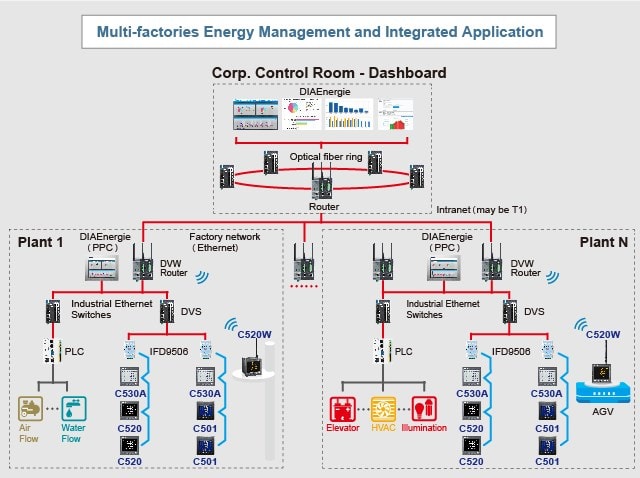

| Aplicações |
| O DPM-C520 é adequado para: |
| Gerenciamento de energia, Sistemas de distribuição de média ou baixa tensão, Gabinetes de comutação inteligentes, Sistemas de gerenciamento de energia, Sistemas de automação de fábrica, Sistemas de automação predial, Sistemas de gerenciamento de energia ferroviária, Sistemas de aquecimento elétrico, Sistemas de energia eólica, Sistemas de armazenamento de energia, Medição de rede elétrica e análise de qualidade de energia. |
características

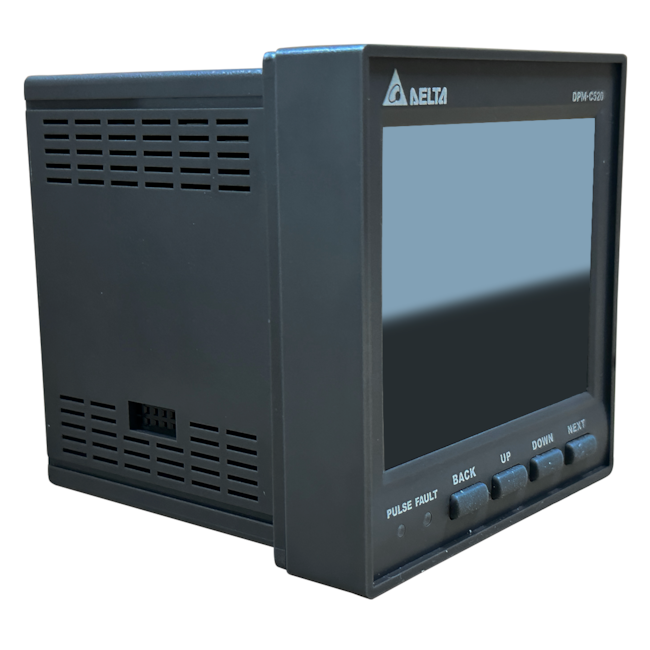

| Medidor de Energia Delta DPM-C520 com Protocolo Modbus RTU e Alta Precisão |
| Descrição: |
| O Medidor de Energia Delta DPM-C520 oferece alta precisão de medição e versatilidade, sendo ideal para monitoramento de energia em sistemas monofásicos e trifásicos. |
| Com suporte para múltiplos sistemas de medição, incluindo 1P2W, 1P3W, 3P3W e 3P4W, o DPM-C520 garante medições precisas de corrente, voltagem, potência e fator de potência. |
| Equipado com comunicação via Modbus RTU (RS-485), ele é compatível com uma ampla gama de sistemas de automação e gerenciamento de energia. |
| Sua construção robusta com proteção IP52 no visor frontal e IP20 no corpo do medidor o torna ideal para aplicações industriais exigentes. |
| Características principais: | |
| Produto: | Medidor de Energia |
| Linha: | DPM |
| Modelo: | DPM-C520 |
| Fornecedor: | Delta |
| Precisão de Medição: | |
| Corrente: | ± 0,5% |
| Voltagem: | ± 0,5% |
| Energia Ativa: | ± 0,5% |
| Energia Reativa: | ± 1% |
| Energia Aparente: | ± 2% |
| Potência Ativa: | ± 0,5% |
| Potência Reativa: | ± 1% |
| Potência Aparente: | ± 2% |
| Fator de Potência: | ± 0,5% |
| Frequência: | ± 0,5% |
| Características de Entrada: | |
| Tipo de Sistema de Medição: | 1P2W, 1P3W, 3P3W, 3P4W |
| Voltagem: | 35Vca ~ 690Vca (L-L) |
| 20Vca ~ 400Vca (L-N) | |
| Corrente: | 1A/5A |
| Frequência: | 45 ~ 70Hz |
| Potência de Controle: | CA: 100 ~ 240V (Consumo Máx. de Energia: 4,6W) |
| CC: 100 ~ 300V | |
| Registro de dados: | |
| Registro Máximo/Mínimo: | • |
| Status do Alarme e Registro de Data e Hora: | • |
| Contagem de alarmes: | • |
| Comunicação: | |
| Protocolo(Interface): | Modbus RTU (RS-485) |
| Características Mecânicas: | |
| Proteção Visor Frontal: | IP52 |
| Proteção Corpo do Medidor: | IP20 |
| Características Ambientais: | |
| Temperatura de Operação: | -20°C ~ +60°C |
| Temperatura de Armazenamento: | -30°C ~ +70°C |
| Umidade Relativa: | ~ 95% RH |
| Altitude: | Abaixo de 2000 metros |
| Compatibilidade Eletromagnética: | |
| Descarga Eletrostática: | IEC 61000-4-2 |
| Imunidade a Campos Irradiados: | IEC 61000-4-3 |
| Imunidade a Transientes Rápidos: | IEC 61000-4-4 |
| Imunidade a Ondas de Impulso: | IEC 61000-4-5 |
| Imunidade Conduzida: | IEC 61000-4-6 |
| Imunidade a Campos Magnéticos: | IEC 61000-4-8 |
| Imunidade a Quedas de Tensão: | IEC 61000-4-11 |
| Emissões Irradiadas: | FCC Part 15 EN 55011 Class A |
| Emissões Conduzidas: | FCC Part 15 EN 55011 Class A |
| Emissões Harmônicas: | IEC 61000-3-8 |
| Emissões Oscilantes: | IEC 61000-3-3 |
| Certificação: | |
| Segurança: | UL/CE |
| Precisão: | CMA |
| Dimensões e Peso: | |
| Dimensões da Embalagem: | C 12,0 x L 13,5 x A 13,0 cm |
| Peso Bruto: | 400g |
| Aplicações: |
| O Medidor de Energia Delta DPM-C520 é ideal para uso em sistemas de monitoramento de energia em fábricas, indústrias, prédios comerciais e ambientes que exigem medições precisas e controle de consumo energético. |
| Sua compatibilidade com protocolos de comunicação e conformidade com normas internacionais de segurança e precisão garantem um monitoramento confiável e eficaz. |
| Benefícios: |
| Alta Precisão: Medições precisas de corrente, voltagem e potência, garantindo um controle detalhado do consumo de energia. |
| Conectividade: Comunicação via Modbus RTU (RS-485) para integração com sistemas de automação. |
| Construção Robusta: Proteção IP52 no visor frontal e IP20 no corpo do medidor, ideal para ambientes industriais. |
garantia
| Garantia |
| Garantia do Fabricante: 12 Meses |
